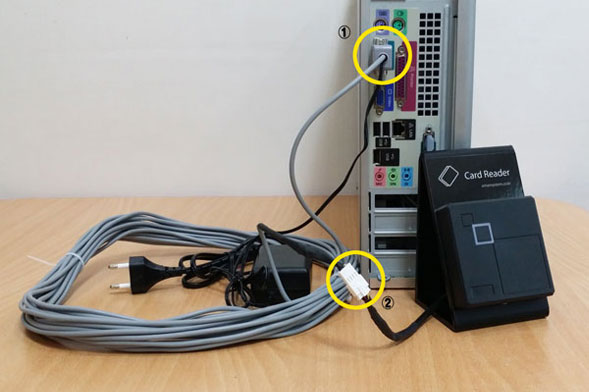

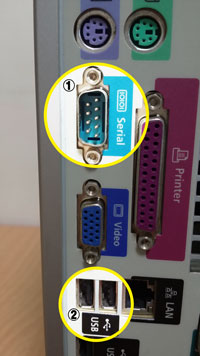

PC에 시리얼포트가 있을 때

※ USB시리얼컨버터를 PC에 연결하기 전 드라이버를 설치해야합니다. ([고객센터] > [자료실] 참고)

• 1. PC의 시리얼 포트와 시리얼 커넥터를 연결합니다.
• 2. 커플러에 어댑터 케이블과 출결카드 리더기 케이블을 연결합니다.

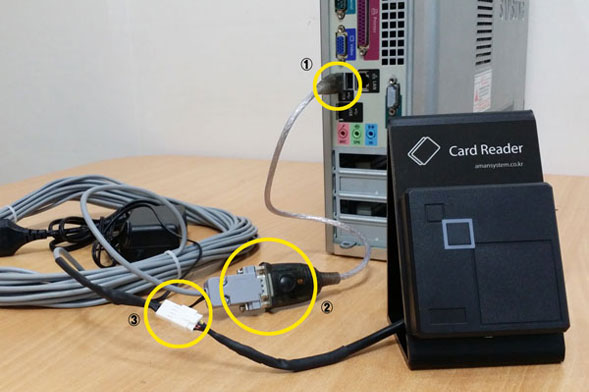

PC에 시리얼포트가 없을 때

• 1. PC의 USB포트와 시리얼컨버터의 USB커넥터를 연결합니다.
• 2. 시리얼컨버터의 시리얼포트와 리더기 케이블의 시리얼커넥터를 연결합니다.

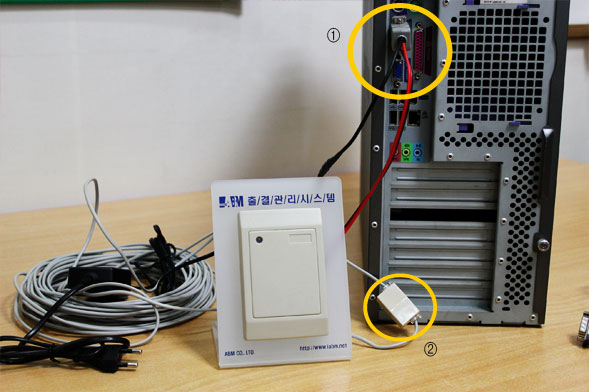

PC에 시리얼포트가 있을 때

※ USB시리얼컨버터를 PC에 연결하기 전 드라이버를 설치해야합니다. ([고객센터] > [자료실] 참고)

• 1. PC의 시리얼 포트와 시리얼 커넥터를 연결합니다.
• 2. 커플러에 어댑터 케이블과 출결카드 리더기 케이블을 연결합니다.

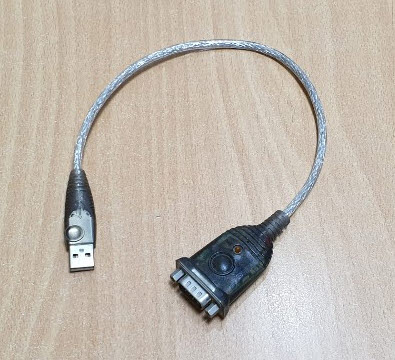

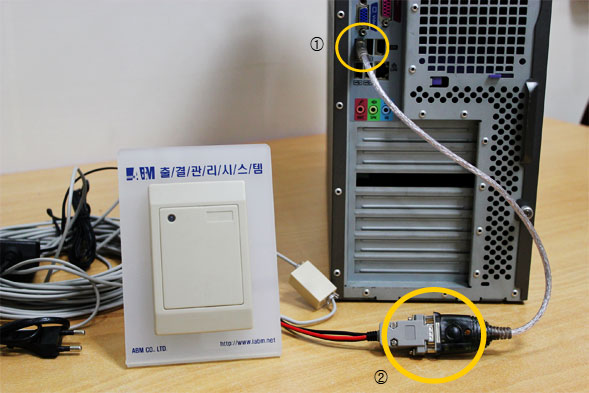

PC에 시리얼포트가 없을 때 (시리얼컨버터가 있을 때)

• 1. PC의 USB포트에 시리얼컨버터의 USB커넥터를 연결합니다.
• 2. 시리얼컨버터의 시리얼포트와 리더기 케이블의 시리얼커넥터를 연결합니다.

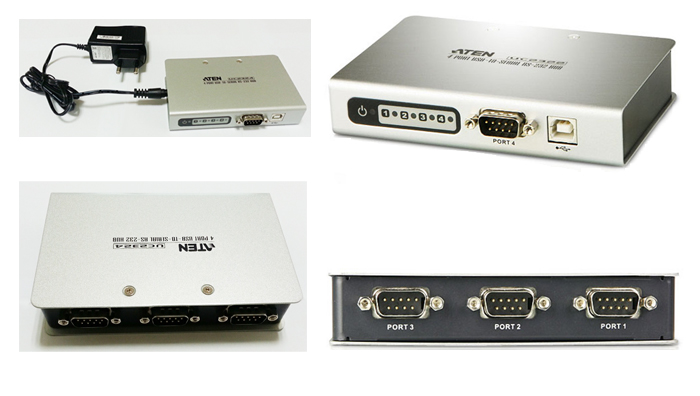

한 pc에 여러대의 카드리더기를 연결할 때

• 1. pc에는 시리얼포트가 없거나 하나만 있습니다.
• 2. 위 장비는 usb포트 1개로 4개(앞면 1개 + 뒷면 3개)의 시리얼포트를 만들 수 있습니다.
• 3. 전원아답터 없이 사용도 가능하나 안정적인 전원공급을 위해서는 별도 전원아답터 사용을 권장합니다. (전원아답터 별매)
• 4. 시리얼포트를 사용하는 모든 기기를 연결할 수 있습니다.

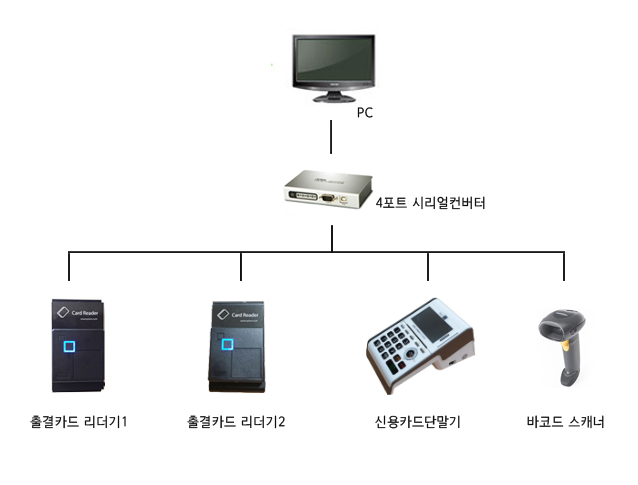

4포트 시리얼컨버터 사용 예시
